一、概述
本設備可展示汽車油電混合動力系統，模擬油電混合系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示汽車混合動力系統工況。
適用于各院校對《新能源汽車與電力電子技術》混合動力汽車能量系統的教學需要。
二、結構組成

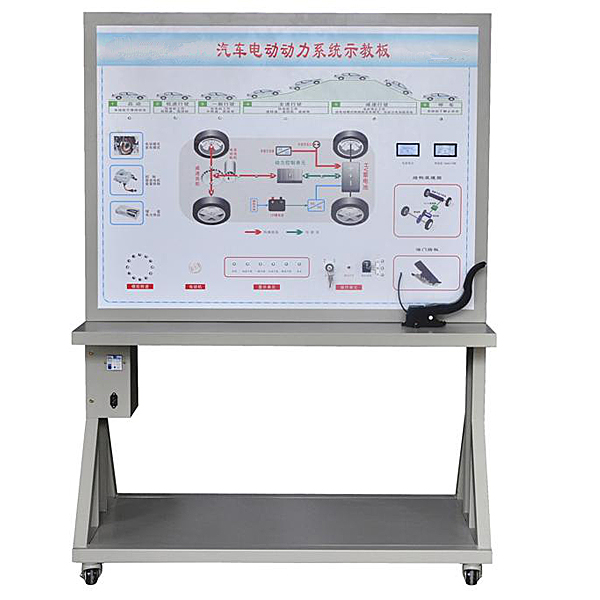

該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。
三、功能特點
1.該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。
2.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
3.示教板面板外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
4.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
四、模擬演示內容
1．可模擬運行汽車油電混合動力系統，展示汽車油電混合動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車油電混合動力系統的各工況工作過程。
3. 模擬油電混合動力系統系統啟動工作過程
4. 模擬油電混合動力系統低速行駛工作過程
5. 模擬油電混合動力系統一般行駛工作過程
6. 模擬油電混合動力系統全速行駛工作過程
7. 模擬油電混合動力系統減速行駛工作過程
8. 模擬油電混合動力系統停車行駛工作過程
9. 模擬油電混合動力系統制動回收工作過程
五、技術規格
1.外接電源：交流220V±10% 50Hz(充電工況）
2.工作電壓：220V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
5.工作溫度：-40℃～+50℃
6.設備顏色：標準7032等
7.設備鋼管：40*40*3mm
8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
9.移動腳輪：100*60mm
六、基本配置(每臺)
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
原理面板 |
彩色原理圖/4mm鋁塑板UV平板噴繪 |
套 |
1 |
|
2 |
啟動開關 |
配套 |
套 |
1 |
|
3 |
油門踏板 |
配套 |
套 |
1 |
|
4 |
檔位開關 |
配套 |
套 |
1 |
|
5 |
制動開關 |
配套 |
套 |
1 |
|
6 |
數字轉速表 |
配套 |
套 |
1 |
|
7 |
電流指示表 |
配套 |
套 |
1 |
|
8 |
發光二極管閃光燈燈條 |
配套 |
套 |
1 |
|
9 |
電子油門踏板 |
配套 |
套 |
1 |
|
10 |
12V開關電源 |
配套 |
套 |
1 |
|
11 |
繼電器 |
配套 |
套 |
1 |
|
12 |
保險絲盒 |
配套 |
個 |
1 |
|
13 |
故障設置和考核系統 |
配套 |
套 |
1 |
|
14 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
|
15 |
教師手冊 |
配套 |
套 |
1 |
|
16 |
合格證與保修卡 |
配套 |
套 |
1 |
|
17 |
模擬電機 |
配套 |
套 |
3 |
