更新時間：2024-11-11 23:42:23
用戶關注度：
簡要描述：

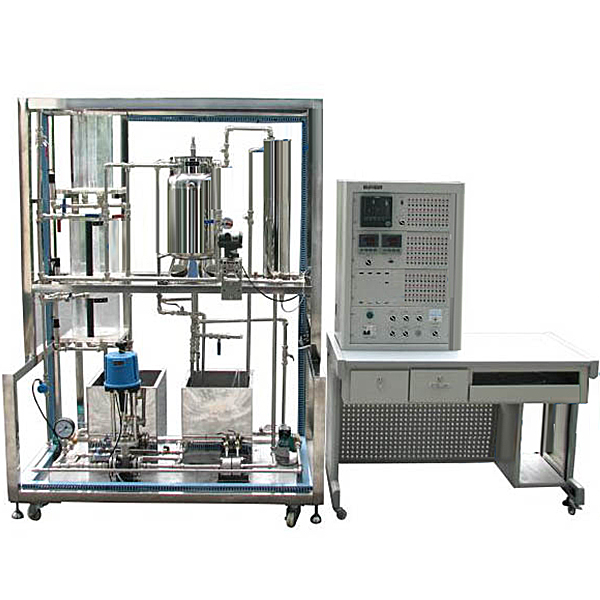

化工儀表維修工競技實訓裝置,儀表自動化實驗臺被調參數可用不同動力源、不同的執行器、不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣。
| 序號 | 名 稱 | 規 格 | 數量 | 備注 |
| 一 | 化工儀表維修工競技實訓裝置對象配置清單 | 1套 | ||
| 1 | 設備框架 | 不銹鋼設備整體框架（由304不銹鋼方管、不銹鋼底板組成）規格：1450mm長×800mm寬×1800mm高,誤差≤10mm；壁厚≥2.5mm | 1個 | |
| 2 | 電加熱常壓鍋爐 | 由304不銹鋼內膽加溫筒和封閉式外循環不銹鋼冷卻夾套組成，尺寸Φ300×600mm,誤差≤10mm壁厚≥1mm | 1個 | |
| 3 | 水箱 | 帶溫度隔離功能的兩個可互通循環的儲水箱（304不銹鋼）尺寸：長×寬×高400×400×400,誤差≤10mm壁厚≥1.5mm | 1個 | |
| 4 | 水箱 | 三容圓筒型有機玻璃上小水箱φ250mm×380mm,誤差≤10mm,壁厚≥5mm | 1個 | |
| 5 | 水箱 | 三容圓筒型有機玻璃中小水箱φ250mm×350mm,誤差≤10mm,壁厚≥5mm | 1個 | |
| 6 | 水箱 | 三容圓筒型有機玻璃下小水箱φ250mm×350mm,誤差≤10mm。 | 1個 | |
| 7 | 強制對流熱換熱器 | 由φ150mm×800mm帶保溫層的不銹鋼外套（內含5根φ50mm×600mm銅鋁復合一體化散熱器）組成。 | 1個 | |
| 8 | 水泵 |
不銹鋼； 功率：≥92W；全揚程：≥6.8m最大排水量：≥3.5噸/小時； 電源：220VAC；流量最大：≥10L/min ，RS15-6 |
2臺 | |
| 9 | 溫度傳感器 | Pt100精度：B級；分度號：PT100；不銹鋼保護套管，WZP-140 | 3套 | |
| 10 | 燒結一體化小型Pt100熱電阻溫度傳感器 | 精度：B級；分度號：PT100；安裝螺紋：M20×1.5外螺紋，WZP-140 | 3套 | |
| 11 | 雙金屬溫度計 | 雙金屬溫度計量程：0-100°C；精度：1.5 ，WSS-411 | 1套 | |
| 12 | 溫度變送器 |
Pt100熱電阻標準信號轉換，供電電源：24VDC；量程：0～100℃； 輸出信號:4～20mADC;溫度影響:小于0.05%/℃。SBWZ |
6個 | |
| 13 | 壓力液位傳感變送器 | 測量范圍：0-5Kpa 信號：4-20mA；供電電源:24VDC；精度 線性，遲滯，和重復性的總和 <±0.3% FS；調節零點和滿量程精度 <±0.3% FS；溫度范圍：-40～125℃；動態響應：可適合靜態和動態的測量，響應時間<2ms， 壓力連接：G1/2。PT300-5KG213 | 3個 | |
| 14 | 孔板流量計 | 孔板流量計 DN10 | 1個 | |
| 15 | 差壓變送器 |
EJA，輸出信號：4-20mA，帶手操器調節校驗功能，精度0.075%；工作電源：24VDC；水平安裝 帶三閥組及支架 |
1個 | |
| 16 | 渦輪流量計（帶變送儀表） | LWGY-10，測量范圍：0-1.2m3/h；輸出信號：脈沖；工作電源：24VDC，帶變送儀表。 | 1臺 | |
| 17 | 智能電動單座調節閥 | 供電電壓：220VAC；控制信號:4～20mADC；作用形式：電開，4mA關，20mA開；公稱通徑：DN20。XPSLP | 1個 | |
| 18 | 小功率變頻調速器 | 工作電壓：220VAC；控制信號：4-20mA；功率：0.4Kw,帶通訊接口，F(xiàn)R-D720,0.4K | 1個 | |
| 19 | 防干燒裝置 | 供電24VDC；干燒觸點報警輸出；配套防干燒探頭，干燒自動報警并切斷加熱控制回路。 | 1套 | |
| 20 | 實訓工具 | 勝利精密數字萬用表：精度3位半。 | 1支 | |
| 儀表常用工具24件套；電烙鐵35W尖頭（帶安裝擺放架）銅質電源線，抗燃燒硅膠電線長≥200mm、焊錫絲、保險絲、實驗連接導線、元器件盒;扳手、改錐、尖嘴鉗、平口鉗、精密數字萬用表：精度3位半。能夠滿足功能中的實訓項目要求 | 1套 | |||
| 二 | 化工儀表維修工競技實訓裝置控制臺配置清單 | 3套 | ||
| 1 | 實驗控制操作臺 | 規格：1200mm長×700mm寬×1600mm高；碳鋼噴塑；顏色：乳白。誤差≤10mm；壁厚≥2mm | 1套 | |
| 2 | 強電控制面板 | 規格：4U標準面板；安裝空氣開關，信號燈，轉換開關等電氣元件；額定工作電壓：220VAC；額定工作電流：16A。 | 1塊 | |
| 3 | I/O信號接口面板 | 規格：4U標準面板；28~36路信號接插通道；控制對象信號與控制儀表互聯。 | 1塊 | |
| 4 | AI智能調節儀表 | 支持熱電阻，模擬量電壓信號等多種輸入；主輸入：熱電偶、熱電阻、電壓和電流輸入 ；線性電流輸出模塊（4~20mA）；具有PID控制功能； 繼電器觸點開關輸出模塊；通訊功能：RS485通訊接口模塊 ；供電：220V；面板尺寸：96×96mm。誤差±5mm，AH80。 | 2塊 | AH80 |
| 配套模塊：X3 1路0-20mA/4-20mA電流輸入接口模塊，L大體積大容量繼電器觸點開關輸出模塊（適合報警）1塊，S1自帶隔離電源的通訊模塊（不占用儀表內部電源） | 2套 | |||
| 二次儀表接線的安全措施及配件 | 2套 | |||
| 5 | 無紙記錄儀 | 8路模擬量信號輸入：支持電壓，電流，熱電阻，熱電偶信號；4路模擬量信號輸出 | 1套 | |
| 6 | RS232/485轉換頭 |
接口特性：接口兼容EIA/TIA的RS232.RS485標準；電氣接口：RS232端DB9孔型連接器,RS485端DB9針型連接器,配接線柱,支持32節點,防靜電保護；工作方式：異步半雙工差分傳輸； 傳輸介質:雙絞線或屏蔽線； 傳輸速率:300-115.2KB/S； 使用環境:-25℃到70℃,相對溫度為5%到95%；傳輸距離:1200米(RS485端) 15米(RS232端)。ATC-106 |
1套 | |
| 7 | 24V開關電源 | NET-150-24，直流24V輸出；容量：5A；調制方式：脈沖寬度調制(PWM)式 晶體管；輸入電壓：85-264（V）；工作效率：85（%）；電壓調整率：10（%）；負載調整率：5（%）。 | 1個 | |
| 8 | 接頭插座及連接導線 |
額定電流：16A ；額定電壓：220V ；環境溫度：150以內（℃）； 導電體材質：銅；可自鎖緊。 |
2套 | |
| 9 | 防干燒報警模塊 | 防干燒報警模塊 | 1套 | |
| 10 | 單相調壓模塊 | 輸入220VAC；輸出0-220VAC；控制信號：4-20mA；電流容量：40A，LSA-TH3P35Y | 1個 | |
| 11 | 故障診斷區域 | 故障診斷功能；統一對象信號接口端子，可設置多種儀表故障 | 1套 | |
| 12 | MCGS組態軟件 | C/S（客戶端/服務器）結構；MCGS網絡版提供的網絡ActiveX控件，在其他各種應用程序中直接調用；教育版 | 1套 | |
| 13 | 儀表系統組態軟件 | 與實訓裝置儀表相對應 | 1套 | |
| 14 | 實訓裝置說明書 | 紙質版、電子版 | 1套 | |
| 15 | 實訓操作指導書 | 紙質版、電子版 | 1套 | |
| 16 | 實訓裝置電氣附件 | 紙質版、電子版 | 1套 | |
常見問題：
1、如果我要購買化工儀表維修工競技實訓裝置,儀表自動化實驗臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的化工儀表維修工競技實訓裝置,儀表自動化實驗臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開化工儀表維修工競技實訓裝置,儀表自動化實驗臺的發票，您需要提供開票資料。
3、你們的化工儀表維修工競技實訓裝置,儀表自動化實驗臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
