一、概 述:
為了滿足教學需求，不斷提高技工學校的培訓質量，強調了基本理論和基本技能的訓練。焊、鉚工在機械制造工業中，使兩個或兩個以上零件聯接在一起的方法有螺釘聯接、鉚釘聯接和焊接。焊接就是利用兩個物體原子間產生的結合作用來實現聯接，聯接后不能再拆卸，成為永久性聯接。
二、技術規格：
1、焊、鉚工工藝學教學陳列柜共分五個單體陳列柜組成，陳列柜體外形尺寸：1200×400×1900mm（長×寬×高）。
2、柜體采用SPCC冷扎板焊接（或鋁木結構）而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
3、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動。
4、柜內模型采用實物和有機玻璃及工程塑料制作。
5、虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。x擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。
機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。

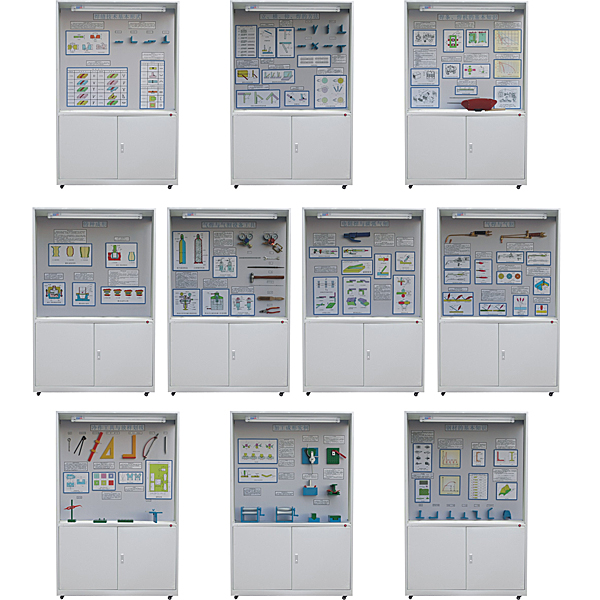

三、《焊、鉚工工藝學》示教陳列柜，每個柜詳細內容如下：
|
序 號 |
名 稱 |
陳列柜內容 |
|
第一柜 |
焊縫技術基本形式 |
對接接頭、搭接接頭、角接接頭、T形接頭、I形坡口、Y型坡口、雙Y形坡口、帶鈍邊U形坡口、帶鈍邊雙U形坡口、基本符號（十幾種）、輔助符號（三種）、補充符號（三種） |
|
第二柜 |
立、橫、仰、焊的方法 |
常用的幾種運條方法：(直線形 往復直線形 鋸齒形 月牙形 正三角形 斜三角形 圓圈形 斜圓圈形)、焊縫收尾法、焊接位置（四種）、焊縫傾角、焊縫轉角、不同焊接位置的傾角和轉角（四種）、對接平焊時焊條角度、立焊時焊條角度、橫焊時的焊條角度、橫角焊時的焊條角度、仰焊時的焊條角度 |
|
第三柜 |
焊條、焊機的基本知識 |
焊條組成示意圖、焊條實物、AX-320型弧焊發電機構造圖、AX-320型弧焊發電機外形圖、AX-320型弧焊發電機原理圖、AX-320型弧焊發電機的外特性曲線、BX-300型弧焊變壓器外形圖、BX-300型弧焊變壓器結構簡圖、BX-300型弧焊變壓器的外特性曲線、GS系列晶閘管弧焊整流器示意圖、GS系列晶閘管弧焊整流器結構圖、MZ1-1000型埋弧自動焊小車圖 |
|
第四柜 |
氣焊與氣割 |
低壓割炬的構造、低壓割炬的工作原理、低壓焊炬的構造、低壓焊炬的工作原理、氧炔焰的種類、焊炬與焊絲的位置、右向焊法和左向焊法、割嘴的傾斜角、割嘴與割件兩側夾角示意圖、氣割過程示意圖 |
|
第五柜 |
氣焊與氣割設備工具 |
氧氣瓶與乙炔瓶構造、單級反作用式減壓器的構造、排水式乙炔發生器工作原理、中壓水封式回火保險器、中壓閉合式水封回火保險器、鋼絲刷、手錘、銼刀、鋼絲鉗、鐵絲、扳手、鋼質通針 |
|
第六柜 |
電阻焊與碳弧氣刨 |
碳弧氣刨示意圖、碳棒傾角、圓周送風式氣刨槍結構圖、碳弧氣刨的夾碳缺陷、碳棒的銅皮剝落情況、電阻焊的分類、電流通過焊件接觸點的情況、 點焊接頭形式、縫焊接頭形式 |
|
第七柜 |
鋼材的基本知識 |
軋制鋼材示意圖、花紋鋼板、鋼管、槽鋼的斷面圖、鋼的熱處理、W18Cr4V鋼熱處理工藝曲線、角鋼、工字鋼、異型鋼材、組合構件計算、幾種主要鋼材的名稱、形狀和尺寸表示方法 |
|
第八柜 |
冷作工具與放樣劃法 |
劃針、普通劃規、長桿劃規、900角尺（扁平的、帶肋的）、樣沖、劃線盤、曲線尺、劃線規、平臺、放樣基準的選擇、樣板上的孔的標注方法、墻板的放樣程序、油箱蓋板 |
|
第九柜 |
加工成形實例 |
卷板機的工作原理、雙曲率鋼板的卷彎、角鋼的手工彎曲、槽鋼彎曲模、手工彎管裝置、彎曲過程、瓦片壓制、單角和雙角壓模、局部加熱引起的角變形 |
|
第十柜 |
特種成形 |
爆炸成形示意圖、爆炸成形零件、橡皮成形過程、液壓－橡皮模成形裝置 、液壓－橡皮模脹形 |
