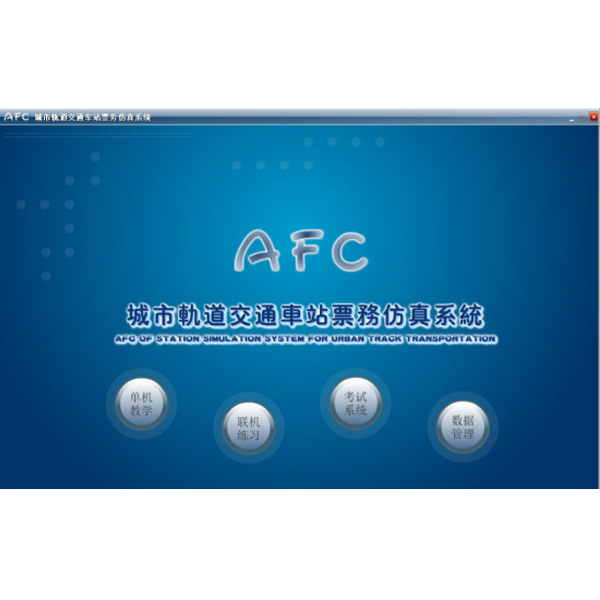

中人ZRGD-09軌道交通AFC系統仿真軟件

1.概述

應采用三維仿真技術，構建城市軌道交通車站售檢票設備（包括SC、BOM、自動售票機TVM、加值機CVM和閘機GATE），模擬其售檢票功能，由教學系統、實訓系統及考核與管理系統三部分組成，其中實訓系統是核心，提供城市軌道交通車站售檢票設備教學、實訓與考核平臺。

教學系統應構建三維虛擬的閘機、自動售票機、加值機、半自動售補票機、車站計算機，每種類型的設備應具有結構、使用等功能教學模塊，并應具有相應的文字和配音，能夠流暢介紹車站售檢票設備的結構組成、功能、日常操作使用、非正常情況處置以及簡單維修。

實訓系統由三維虛擬的閘機、自動售票機、加值機、半自動售補票機、車站計算機等5種類型的設備，按照車站售檢票系統架構進行連接，以組為單位，1組中應包含2臺單向進站閘機、2臺單向出站閘機、2臺雙向閘機、1臺加值機CVM、3臺自動售票機TVM、1臺半自動售補票機BOM、1套車站計算機SC。每組之間能獨立開展實訓，互不影響。

教師教學設計系統：本系統為apk的格式，可在PC端使用，也可在移動端使用，本系統即可手動設置故障也能自動設置故障，本系統通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本系統內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本系統通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

考試系統應在虛擬的售檢票設備上進行，考題應包括客觀理論題和操作題，并能進行自動評分。

2.虛擬的車站售檢票設備要求

應采用三維建模的方式構建虛擬的車站計算機SC、半自動售補票機BOM、自動售票機TVM、加值機CVM及閘機。

車站計算機SC應模擬車站AFC軟件的界面、操作等功能；半自動售補票機BOM應模擬BOM軟件界面和功能；自動售票機TVM、加值機CVM應模擬現場的人機交互界面及操作功能；閘機應包含單向進站閘機、出站閘機及雙向閘機，人機交互界面和操作應模擬現場設備的功能。

軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

3.教學功能要求

（1）車站計算機SC教學功能

▲ SC結構和各組成部件、功能的教學功能

▲ 正常情況下對所有BOM/EFO、TVM、CVM、GATE設備的監控功能。

▲ 非正常情況下降級模式設置功能（列車故障模式、進出站免檢模式、時間免檢模式、日期免檢模式、超程免檢模式、組合模式）

▲ 緊急狀態模式設置功能

▲ 運營結束后，報表生成和查詢功能，至少應包含以下報表和操作教學功能：

2 TVM售票數量和收益匯總表

2 TVM錢箱匯總表

2 每日BOM售票數量及收益匯總表

2 每日BOM操作員班匯總表

2 加值機錢箱匯總表

2 加值機收入?yún)R總表

2 車站出站收費匯總表

2 進出站處理匯總表

2 TVM/BOM單程票統計表

2 GATE單程票統計表

（2）人工售補票機BOM教學功能

▲ BOM/EFO的結構和各組成部件、功能

▲ 車票處理功能：人工發售單程票、人工連續發售多張單程票、發售免費出站票、發售付費出站票

▲ BOM（非收費區車票處理）方式車票分析處理功能：（應可分析正常車票、可正常賦值車票、無效票、單程票進站15分鐘內、單程票進站15分鐘外、單程票過期、黑名單等類型的進站車票及對應的處置過程）

▲ EFO（收費區車票處理）方式相應的車票分析處理功能：（應可分析正常車票、未進站車票、過期車票、超時車票、超程車票、超時超程車票、黑名單、余額不足、遺失或損壞等類型的出站票及對應的處置過程）

▲ 交通卡續期、加值、交易記錄查詢

▲ 應急票制作發售功能

（3）自動售票機TVM教學功能

▲ TVM的結構和各組成部件、功能

▲ 出售單程票（硬幣購票、紙幣購票）操作

▲ TVM票價查詢操作

▲ TVM進入/退出維護模式操作

▲ TVM票卡更換操作

▲ TVM硬幣找零箱、紙幣找零箱更換操作

▲ TVM硬幣回收箱、紙幣回收箱更換操作

▲ 硬幣回收箱、硬幣找零箱開箱操作

▲ 紙幣回收箱、紙幣找零箱開箱操作

（4）自動充值機CVM教學功能

▲ CVM的結構和各組成部件、功能

▲ 交通卡充值操作

▲ 一卡通交易記錄查詢操作

▲ 票價查詢操作

▲ CVM進入/退出維護模式操作

▲ CVM紙幣回收箱更換操作

（5）閘機GATE教學功能

▲ GATE的結構和各組成部件、功能（雙門、三桿）

▲ 雙向GATE的雙向、進站、出站模式

▲ 降級和緊急狀態下的閘機狀態

▲ 票盒更換操作

▲ 單程票、交通卡進站和出站操作

（6）系統降級模式（包含列車故障模式、進/出站免檢模式、時間免檢模式、日期免檢模式、超程免檢模式、多種降級模式組合），系統中各設備的狀態變化以及相應的處置流程的教學功能

（7）系統緊急狀態，系統中各設備的狀態變化以及相應的處置流程的教學功能

2.2實訓功能要求

采用三維仿真技術，構建城市軌道交通車站售檢票設備（包括SC、BOM、自動售票機TVM、加值機CVM和閘機GATE），模擬其售檢票設備功能，并按照車站售檢票系統結構進行架構，提供城市軌道交通車站售檢票實訓環境。

（1）車站計算機SC實訓功能

▲ SC結構和各組成部件、功能認知實訓

▲ 正常情況下對所有BOM/EFO、TVM、CVM、GATE設備的監控功能。

▲ 非正常情況下降級模式功能。

▲ 緊急狀態模式功能

▲ 運營結束后，報表生成和查詢功能。

（2）半自動售補票機BOM實訓功能

▲ BOM/EFO的結構和各組成部件、功能認識實訓

▲ 車票處理實訓：人工發售單程票、人工連續發售多張單程票、發售免費出站票、發售付費出站票

▲ BOM（非收費區車票處理）方式車票分析處理實訓：（正常車票、可正常賦值車票、無效票、單程票進站15分鐘內、單程票進站15分鐘外、單程票過期、黑名單等類型的進站車票分析及對應處置）

▲ EFO（收費區車票處理）方式相應的車票分析處理實訓：（正常車票、未進站車票、過期車票、超時車票、超程車票、超時超程車票、黑名單、余額不足、遺失或損壞等類型的出站票分析及對應處置）

▲ 交通卡續期、加值、交易記錄查詢實訓

▲ 應急票制作發售實訓

（3）自動售票機TVM實訓功能

▲ TVM的結構和各組成部件、功能認知實訓

▲ 出售單程票（硬幣購票、紙幣購票）實訓

▲ TVM票價查詢實訓

▲ TVM進入/退出維護模式實訓

▲ TVM票卡更換實訓

▲ TVM硬幣找零箱、紙幣找零箱更換實訓

▲ TVM硬幣回收箱、紙幣回收箱更換實訓

▲ 硬幣回收箱開箱實訓

▲ 硬幣找零箱開箱實訓

▲ 紙幣回收箱開箱實訓

▲ 紙幣找零箱開箱實訓

（4）加值機CVM實訓功能

▲ CVM的結構和各組成部件、功能認知實訓

▲ 交通卡充值實訓

▲ 一卡通交易記錄查詢實訓

▲ 票價查詢實訓

▲ CVM進入/退出維護模式實訓

▲ CVM紙幣回收箱更換實訓

（5）閘機GATE實訓功能

▲ GATE的結構和各組成部件、功能（雙門、三桿）認知實訓

▲ 雙向GATE的雙向、進站、出站模式設置實訓

▲ 票盒更換實訓

▲ 單程票、交通卡進站和出站實訓

（6）系統各類降級模式實訓功能（包含列車故障模式、進/出站免檢模式、時間免檢模式、日期免檢模式、超程免檢模式、多種降級模式組合）

（7）系統緊急模式實訓功能

2.3考核與管理系統功能要求

（1）考試功能：

▲ 學生登錄

▲ 考生答題

▲ 考生交卷

▲ 自動評分

（2）考試組織管理功能：

▲ 題庫管理（理論題和操作題）

▲ 卷庫管理

▲ 派卷

▲ 考生管理

▲ 學生成績統計及成績EXCE▲報表導出

（3）理論考題內容應包括：

▲ 車站計算機SC結構、使用、及車站售檢票作業

▲ 自動售票機TVM結構、使用、及車站售檢票作業

▲ 加值機CVM結構、使用、及車站售檢票作業

▲ 閘機GATE結構、使用、及車站售檢票作業

▲ 半自動售票機BOM結構、使用、及車站售檢票作業

（4）應提供的操作考題包括：

▲ BOM發售單程票

▲ BOM發售付費出站票

▲ BOM發售免費出站票

▲ BOM連續發售多張單程票

▲ BOM票價查詢

▲ BOM交通卡加值

▲ BOM交易記錄查詢

▲ BOM可正常賦值單程票分析處理

▲ BOM可正常進站票卡分析處理

▲ BOM過期卡分析處理

▲ BOM票卡進站15分鐘內分析處理

▲ BOM票卡進站15分鐘外分析處理

▲ EFO超時卡分析處理

▲ EFO單程票超時超程分析處理

▲ EFO過期票卡分析處理

▲ EFO可正常出站票卡分析處理

▲ EFO未進站車票分析處理

▲ GATE票盒更換

▲ CVM紙幣回收箱更換

▲ TVM安裝指定幣數找零箱

▲ TVM登錄維護

▲ TVM收取安裝打印所有錢箱

▲ TVM收取安裝票盒

▲ TVM收取安裝硬幣回收箱

▲ TVM收取安裝硬幣找零箱

▲ TVM收取安裝紙幣回收箱

▲ TVM收取安裝紙幣找零箱

▲ TVM硬幣回收箱開箱

▲ TVM硬幣找零箱開箱

▲ TVM紙幣回收箱開箱

▲ TVM紙幣找零箱開箱
