太陽能發電系統演示實驗臺

太陽能發電系統演示實驗臺,步進、伺服控制綜合實驗臺

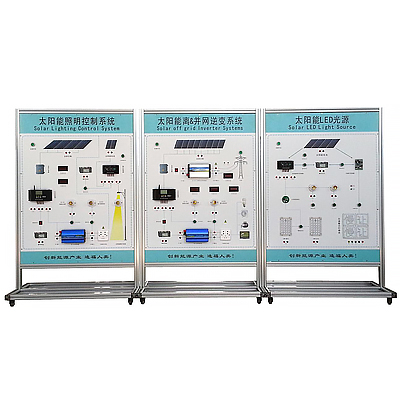

1.光伏發電系統含有概括演示板
光伏發電系統含有概括演示版，主要應用A、B、C三塊主模板含有概括。A 太陽能照明控制系統演示模板、B 太陽能微網電源系統演示模板、C 太陽能LED光源系統演示模板。
2.教學及研究演示項目
1、太陽能離網照明系統控制變換過程演示
演示1、太陽能離網電站大功率（W）（W）（W）照明單元系統含有概括。
演示2、太陽能離網LED路燈照明單元系統含有概括。
演示3、太陽能離網電站單元作業過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池→逆變控制器→交直線DC電器負載
演示4、太陽能離網路燈單元作業過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→恒流模型塊→LED直線DC電器負載
2、太陽能微網系統控制變換過程演示
演示1、太陽能微網電站大功率（W）（W）（W）供電單元系統含有概括。
演示2、太陽能高壓并網電站單元作業過程：太陽能電池方陣→匯流箱→同步逆變電源→一起合作共用高低壓電力網
演示3、太陽能低壓并網電站單元作業過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池組→同步逆變電源→一起合作共用低壓電力網
演示4、太陽能離網電站單元作業過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池組→逆變電源→交流ACACAC電器負載
3、太陽能LED光源系統變換過程演示
演示1、太陽能LED光源單元系統含有概括。
演示2、太陽能交通信號燈單元作業過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→信號燈單元控制器→LED光源板
演示3、太陽能LED燈泡照明單元作業過程：太陽能電池子陣→通用充放電控制器→蓄電池組→LED燈泡
演示4、太陽能LED燈板照明單元作業過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→恒流模型塊→LED燈板1輸出＋LED燈板2輸出





太陽能發電系統演示實驗臺,步進、伺服控制綜合實驗臺

基礎簡介

步進伺服驅動控制實驗裝置集二軸定位模型、、步進動作控制系統、伺服動作控制系統、人機界面HMIHMIHMI、等技術于一體的實驗教學裝置，適合、電氣 工程、自動化等專業實驗教學、課程設計、畢業設計。

技術功能

1.寫入電源：一相三線～220V±10% 50Hz
2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量（KV）（KV）（KV）：＜1.0kVA
4.整機尺寸：1500mm*800mm*1100mm

實驗項目

任務一：步進電機及驅動器的使用
1.步進電機及驅動器的選型
2.步進電機及驅動器控制線路的接線
3.步進電機驅動器的設定
4.plc 控制步進電機的程序語言編寫
5.步進電機運行與調動測量試驗
任務二：伺服電機及驅動器的使用
1.伺服電機驅動器及伺服電機的選型
2.伺服電機驅動器及伺服電機的接線
3.伺服電機驅動器功能數值設定
4.經過實操實操實操操作面板控制伺服電機的運行
5.使用伺服系統控制伺服電機的運行
任務三：觸摸屏的使用
1.觸摸屏的裝配
2.觸摸屏供電電子線路連接
3.觸摸屏組態界面制作
