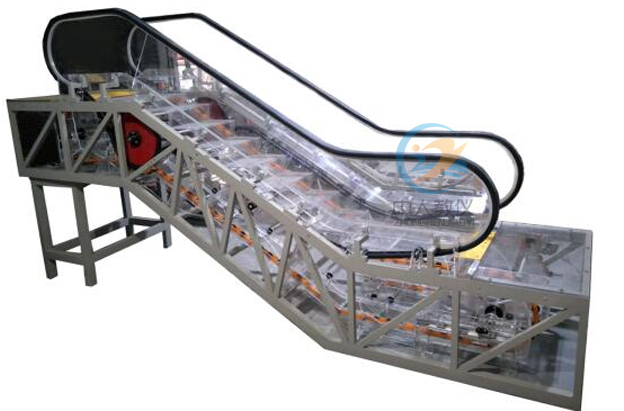

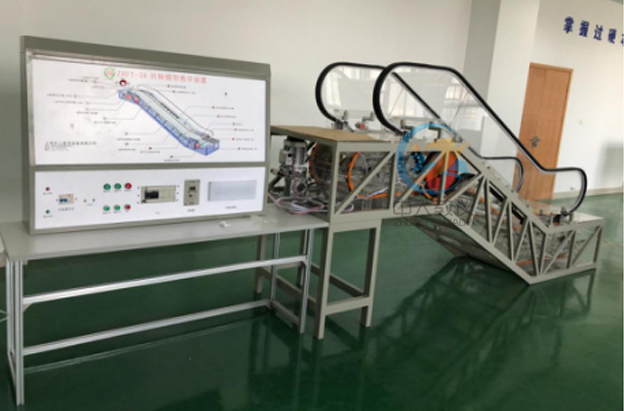

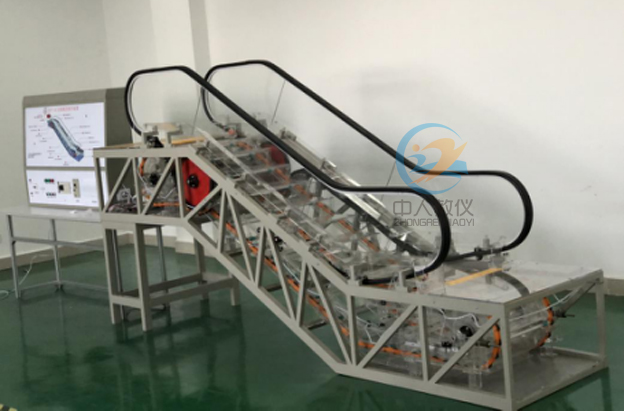

ZRFT-38自動扶梯模型
一、設備概述
透明自動扶梯實訓設備，適用于職業院校、中職院校電梯技術專業學員進行自動扶梯操縱和維修保養實訓教學訓練。仿真扶梯模型采用透明扶梯梯級踏板系統、扶手帶系統、曳引機系統，設備臺架、安全檢測系統，電氣控制控制系統等。通過扶梯教學模型能夠讓學生熟悉常用自動扶梯的工作原理、結構組成、低壓控制電器的結構及原理，學生通過分析電氣原理圖，掌握電梯的安全保護和工作狀態，并通過分析測量，找出故障點所在位置，掌握電梯的運行原理及日常維護知識。
二、技術參數
1、輸入電源：單相三線AC220V±10%，工頻50Hz；2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤1.5KVA
4、扶梯尺寸：3400mm（長）×850mm（寬）×1800mm（高）
5、提升高度：700mm
6、控制方式：PLC或微機控制+變頻啟動。
9、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、主要組成部件
1.扶梯由桁架、驅動減速機、驅動裝置、張緊裝置、導軌系統、梯級、梯級鏈，扶欄扶手帶以及各種安全裝置所組成。(1)桁架：它是扶梯的基礎構架，扶梯的所有零部件都裝配在這一金屬結構的桁架中。它用角鋼、型鋼等焊制而成。桁架由3部分組成，即上平臺、中部桁架與下平臺。為保證扶梯處于良好工作狀態，桁架剛度高，同時，扶梯桁架設有中間支承，起支撐作用，而且可隨桁架的脹和縮自行調節。
(2)驅動機(以鏈條式為例)：驅動機主要由電動機、蝸輪蝸桿減速機、鏈輪、制動器(抱閘)等組成。電動機的安裝位置采用立式驅動機。其優點為：結構緊湊，占地少，重量輕，便于維修；噪音低，振動小。
(3)驅動裝置：驅動裝置主要由驅動鏈輪、梯級鏈輪、扶手驅動鏈輪、主軸及制動輪或棘輪等組成。該裝置從驅動機獲得動力，經驅動鏈用以驅動梯級和扶手帶，從而實現扶梯的主運動，并且可在應急時制動，防止乘客倒滑，確保乘客安全。該裝置裝配在上平臺(上部桁架)中。
(4)張緊裝置：張緊裝置由梯鏈輪、軸、張緊小車及張緊梯級鏈的彈簧等組成。張緊彈簧可由螺母調節張力，使梯級鏈在扶梯運行時處于良好工作狀態。當梯級鏈斷裂或伸長時，張緊小車上的滾子精確導向產生位移，使其安全裝置(梯級鏈斷裂保護裝置)起作用，扶梯立即停止運行。
(5)導軌：梯級運行和返回導軌均為透明有機玻璃，具有重量輕、相對剛度大、制造精度高等特點，便于裝配和調整。
(6)梯級鏈：梯級鏈由具有永久性潤滑的支撐輪支撐，梯級鏈上的梯級輪就可在導軌系統、驅動裝置及張緊裝置的鏈輪上平穩運行； 還使負荷分布均勻，防止導軌系統的過早磨損，特別是在反向區兩根梯級鏈由梯級軸連接，保證了梯級鏈整體運行的穩定性。
(7)梯級：全透明有機玻璃制造。
(8)扶手驅動裝置：由驅動裝置通過扶手驅動鏈直接驅動，無須中間軸，扶手帶驅動輪緣有耐油橡膠摩擦層，保證扶手帶與梯級同步運行。
(9)扶手帶：扶手帶由多種材料組成，主要為天然(或合成)橡膠、棉織物(簾子布)。扶手帶的標準顏色為黑色。
(10)梳齒、梳齒板、樓層板：
①梳齒：在扶梯出入口處裝設梳齒與梳齒板，以確保乘客安全過渡，即使乘客的鞋或物品在梯級上相對靜止，也會平滑地過渡到樓層板上。
②梳齒板：梳齒板用以固定梳齒。
③樓層板(著陸板)：樓層板既是扶梯的出人口，也是上平臺、下平臺維修間(機房)的蓋板，為有機玻璃制作，透明直觀。
(11)扶欄：扶欄設在梯級兩側，起保護和裝飾作用。
（12）設備主要部件
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 扶梯電氣桁架系統 | 1 | 套 | 可拆卸、模塊化，便于運輸安裝 |
| 2 | 扶梯支撐固定鋼架 | 1 | 套 | 優質方管焊接，厚度2mm |
| 3 | 實訓桌 | 1 | 套 | 1500*700*750 |
| 4 | 實訓臺 | 1 | 套 | 1400*250*700 |
| 5 | 扶梯拆裝實訓工具 | 1 | 套 |
（13）扶梯主要配件材質
| 序號 | 內 容 |
| 1 | 扶梯結構桁架 ：優質角鋼及方型鋼 |
| 2 | 扶手支架型材 ：優質方管焊接架 |
| 3 | 護壁板 ：透明有機玻璃 |
| 4 | 內蓋板 ：發紋有機玻璃材料 |
| 5 | 外蓋板 ：發紋有機玻璃材料 |
| 6 | 圍裙板 ：發紋有機玻璃材料 |
| 7 | 梯級 ：有機玻璃,梯級寬度：400mm |
| 9 | 扶手帶 ：黑色 |
| 10 | 前沿板及蓋板 ：有機玻璃材料 |
| 11 | 梳齒保護 ：合成樹脂（黃色） |
| 12 | 桁架保護 ：4mm透明有機玻璃板 |
四、實訓項目
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。2、認識自動扶梯安裝保護裝置的作用、安裝位置。曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等。
3、扶梯扶手帶安裝與調整實訓；
4、扶梯梯級安裝與調整實訓；
5、扶梯曳引機系統安裝與調整實訓；
6、扶梯安全保護系統組裝與動作實驗實訓。
本文鏈接：http://www.smlady.cchttp://www.smlady.cc/dt/613.html
文章來源：www.smlady.cc??? ?編輯：中人教儀廠??? ?時間：2021-09-10 14:42
常見問題：
1、如果我要購買自動扶梯模型、扶梯教學模型_仿真扶梯模型，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的自動扶梯模型、扶梯教學模型_仿真扶梯模型是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開自動扶梯模型、扶梯教學模型_仿真扶梯模型的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
